LBT系列小型混凝土泵是一种电动机驱动的S管阀混凝土泵。该机系统可靠,故障率低,维修方便,LBT系列产品适用于各种工程中细石混凝土填充层或砂浆填充层的大面积、高效率的施工。还适用于各类工程建设中细石混凝土的输送,各类基础桩的压力灌浆等。
主要特点如下:
1. 本机技术先进,功能完备,内部空间大,维护保养方便;
2. 液压系统采用国产主油泵,主油泵能根据外负荷的大小自动调节排量又能手动无级调节,阀件灵敏可靠。
3. 电气部分采用施耐德元气件及欧姆龙可编程序控制器(PLC),在控制程序中设置了多种自动保护模式,取代了复杂的继电器线路,故障率低,可靠性强;
4. 眼镜板、切割环(带有自动补偿装置),采用硬质合金配以进口耐磨焊条,抗磨,阻力小,吸料性更好;
5. 大容积油箱及超大流量的强制风冷能使系统的油温控制在合理的范围内延长了系统的寿命;
6. 搅拌上密封与轴承双重独立的密封结构,杜绝了搅拌漏浆的同时减少了液压马达损坏的可能性;
7. 主要润滑点采用自动润滑,确保机件的使用寿命;

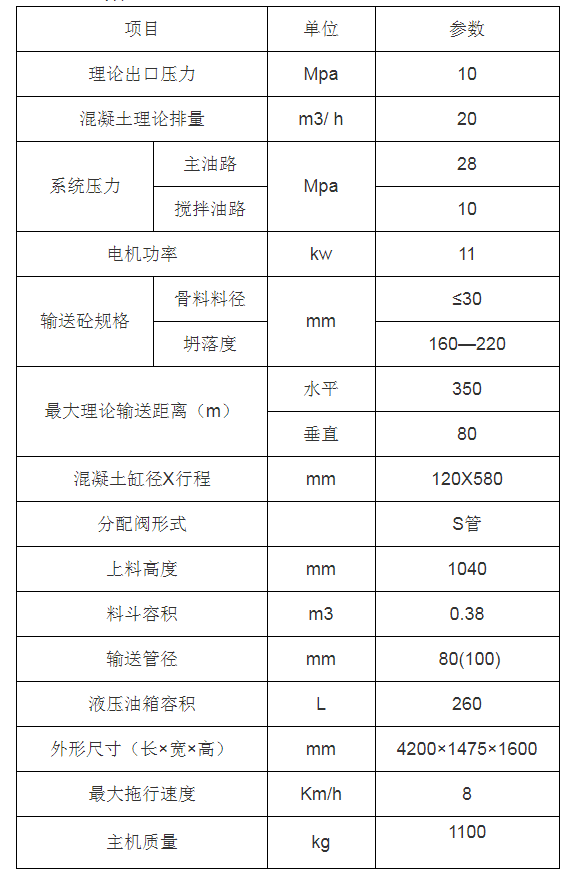

主要技术参数
项目 | 单位 | 参数 | |
理论出口压力 | Mpa | 10 | |
混凝土理论排量 | m3/ h | 20 | |
系统压力 | 主油路 | Mpa | 28 |
搅拌油路 | 10 | ||
电机功率 | kw | 11 | |
输送砼规格 | 骨料料径 | mm | ≤30 |
坍落度 | 160—220 | ||
最大理论输送距离(m) | 水平 | 350 | |
垂直 | 80 | ||
混凝土缸径X行程 | mm | 120X580 | |
分配阀形式 |
| S管 | |
上料高度 | mm | 1040 | |
料斗容积 | m3 | 0.38 | |
输送管径 | mm | 80(100) | |
液压油箱容积 | L | 260 | |
外形尺寸(长×宽×高) | mm | 4200×1475×1600 | |
最大拖行速度 | Km/h | 8 | |
主机质量 | kg | 1100 |
